套筒補償器設計了防拉斷裂裝置
發布時間：2021 / 05 / 25 15:36:48 瀏覽
次

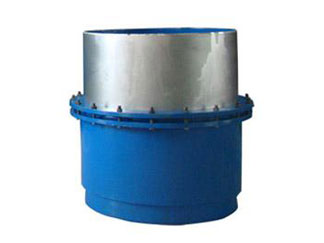

套筒補償器稱為管式伸縮節，是熱流體管道的補償裝置，主要用于直線管道輔助設置后的軸向熱膨脹位移吸收補償，是直接設置在輸送無腐蝕的單向或多向流體管道中的補償裝置。套管補償器廣泛應用于城市供暖、冶金、礦山、發電、石化、建筑等行業的輸送管道。主要由套管(芯管)、外殼、密封材料等組成。
主要由套筒(芯管)、殼體、密封材料等構成。用于補償配管的軸向伸縮和任意角度的軸向旋轉。具有體積小的補償量大的特征，適用于熱水、蒸汽、油脂類介質，通過滑動套筒對套筒的滑動運動，達到熱膨脹的補償。
套筒補償器的套管與配管連接，采用高性能自壓動密封的原理和結構，可隨配管的伸縮而在外殼內自動滑動，滿足任何配管的密封要求。外殼與套管之間采用新型合成材料密封，耐高溫，耐腐蝕老化，適用溫度-40~150，特殊情況下可達350.保證軸向滑動，保證管內介質不泄漏。
套筒補償器設計了防拉斷裂裝置，可以保證在伸縮到位置時不會打開，大幅度提高了整個管網運行的可靠性。
本實用新型適用于介質工程壓力≤2.5兆帕，介質溫度-40℃~600℃。
套筒補償器采用新型密封材料柔性石墨環，強度大，摩擦系數小(0.04~0.10)，不老化，效果好，維護方便。
套筒補償器壽命長，疲勞壽命與配管相當。滑動表面經過特殊處理，在鹽水、鹽溶液等環境下具有良好的耐腐蝕性，比奧氏體不銹鋼高50倍以上。同時，如果多年后因磨損密封效果減弱，可以再次緊固法蘭，提高密封性能，松開螺栓，取下壓圈，再加上1、2層密封圈，壓緊壓圈，繼續使用。
