產品介紹

產品簡介

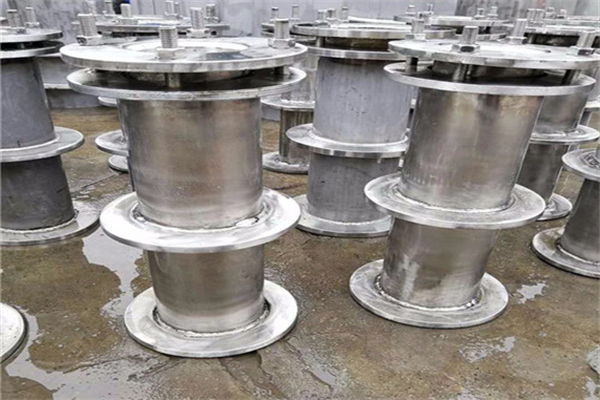

不銹鋼防水套管可分為：不銹鋼剛性防水套管和不銹鋼柔性防水套管兩種。管道穿越樓面屋面預埋剛性防水套管，能有效預防樓板滲漏水，在建筑給排水工程中普遍采用；自來水、廠房、人防工程、污水處理廠的清水池、污水池需要管道通過水泥墻穿過，并且需要能上下活動的，那么就需要柔性防水套管，這兩種防水套管在用于與腐蝕介質接觸時，那設計人員應該根據介質性質及防腐要求，選擇適用的耐腐蝕材料---316L不銹鋼材料、304不銹鋼材料、201不銹鋼材料等等。

產品特點

柔性防水套管（304材質）是和柔性防水套管同樣使用效果功能，主要應用于水池或有震動墻體，不銹鋼304材質柔性防水套管在抗腐蝕性能上大大優于普通碳鋼柔性防水套管，在有防腐要求、或酸堿類管道安裝時，應選擇不銹鋼304、316材質柔性防水套管。

產品用途

安裝需注意：
1.穿管處混凝土墻厚應不小于200，否則應使墻壁一邊或兩邊加厚。加厚部分的直徑至少為D4+200。
2.鋼管和擋圈焊接后經鍍鋅處理，再施行與套管安裝。全部施行安裝后再施行擋板和固定法蘭焊接。
3.焊工采用手工電弧焊，焊條型號為E4303 柔性密閉套管用于地下工程、化工、鋼鐵、建筑、化工、剛鐵、自來水、污水處理等單位。柔性密閉套管是為了解決有些地下工程需要管路穿墻而過，而通過處又有嚴密防水要求；還有些構筑物也需要管路穿墻而過，同時又限制管路不能因溫度變化或外力產生伸縮和位移，更不允許管路在外在因素作用下產生振動而設計制作的。它的外殼一次性澆注在墻壁上，管子從套管中間通過，管子外徑與套管中間用填料密封，起到了防水和減振作用。

產品參數

序號	名稱	數量	材料	備注
1	法蘭套管	1	Q235-A	焊接件
2	密封圈	1	氯丁橡膠
3	法蘭壓蓋	1	Q235-A	焊接件
4	螺栓	0	Q235-A	GB897-88A
5	螺母		Q235-A	GB/T41-2000
6	鋼管		Q235-A
7	擋板		Q235-A

DN	D₁	D₂	D₃	D₄	D₅	D₇	Ⅰ	I₀	Ⅰ₁	Ｉ₂	d₁	d₂	d₃	d₁	d₂	k	n-M
DN	D₁	D₂	D₃	D₄	D₅	D₇	Ⅰ	I₀	Ⅰ₁	Ｉ₂	d₁	d₂	d₃	d₁	d₂	k	n-M
50	60	95	65	145	200	81	65	/	72	30	3.5	4	8	65	86	4	4-M12
65	76	114	80	165	220	96	65	25	72	30	3.7	4	8	80	105	4	4-M12
80	89	127	95	180	235	115	65	25	76	38	4	4	10	95	118	4	4-M12
100	108	146	114	200	255	134	65	25	76	38	4	4.5	10	114	136	4	4-M12
125	133	180	140	235	290	160	65	25	76	38	4	6	10	140	167	6	6-M16
150	159	203	165	260	315	185	65	25	76	38	4.5	6	10	165	190	6	6-M16
200	219	265	226	320	375	246	65	25	76	38	6	6	10	226	226	6	6-M16
