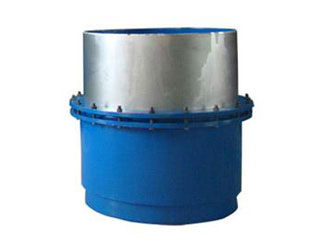

無推力套筒補償器的工作原理
發布時間：2021 / 12 / 15 08:56:01 瀏覽
次
伴隨著科學技術的不斷進步，電力管道在鋼鐵企業中的作用越來越大，而管道熱補償一直是管道工程中的難點。無推力套筒補償器，消除了管道內的壓力，將管道固定支架從承重支架改為減載支架，大大降低了管道支架的成本。
無推力套筒補償器的工作原理:采用流體力學中的 Pascal理論，在結構設計中巧妙地使用了一種閉合的環狀氣室，在氣室的兩端設置有兩個環壓面，其中一環為固定壓力面，另一端可一伸入伸縮管。活動環壓面正好與管內反壓面的面積相等，且壓力相互抵消，因此，在設計和施工時，僅考慮補償器的摩擦力。但是，在計算固定支架推力時，不會再計算盲板驅動補償器的力對固定支架產生的推力負荷，因此，固定支架作為一種減載支架，可以節約大量的材料。
套筒補償器壽命長，疲勞壽命與管道相等，滑動面經特殊處理，在鹽鹽環境下具有良好的耐蝕性，比奧氏體不銹鋼高50倍以上。與此同時，當長年磨損而使密封效果減弱，可重新擰緊法蘭，以加強密封性，也可松開螺栓，取下壓環，再裝上一層或兩層密封圈，壓緊壓環，繼續使用。
套筒補償器對氯離子含量無要求，尤其適合在介質或環境中有過量氯離子的系統。該補償器分為單向和雙向兩種補償結構，雙向補償結構的特點是，補償器兩端的滑套在哪一點上總是能自由滑動，從而實現雙向補償功能，提高補償量。
