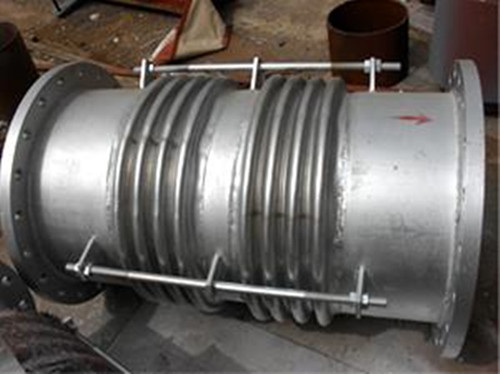

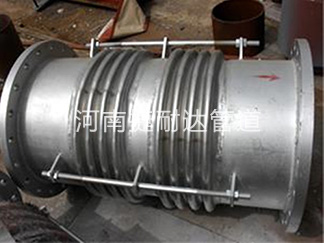

軸向型復式波紋補償器(FS型)也稱軸向型伸縮節、軸向型補償器、復式波紋膨脹節，可吸收較大的軸向位移。對于這類波紋管較多的補償器而言，外套既是一種保護裝置以保證補償器在運輸或安裝過程中不損壞波紋管。而且，又保證了補償器工作時的穩定性，也是由于外罩的存在，對于補償器的保溫操作也變得簡單易行。

軸向復式波紋補償器可以滿足管道的軸向補償，補償量大，比較經濟是其特點。產品采用一次液壓成型和機械成型技術，并輔助以計算機優化設計、制造，具有尺寸準確、表面整潔無創傷、產品結構緊湊、補償量大、無泄漏、耐腐蝕、壽命長，便于安裝、產品質量可靠等優點。

軸向型復式波紋補償器的壓力計算：
①對固定支座的作用力：
壓力推力：Fp=100·P·A(N)
軸向彈力：Fx=Kx·X(N)
式中：
P：高工作壓力或 高試驗壓力MPa
A：有效面積（查樣本）cm2
Kx：補償器軸向剛度N/mm
X：補償器使用的軸向補償量mm
②支座壓力：
查樣本0.6FS500×12J補償器 A=2445cm2 Kx=141N/mm
壓力推力：Fp=100·P·A=100×0.6×2445=146700N
軸向彈力：Fx=Kx·X=141×283=39903N
支座受力：F=Fp+Fx=146700+39903=186603N
