防護密閉套管

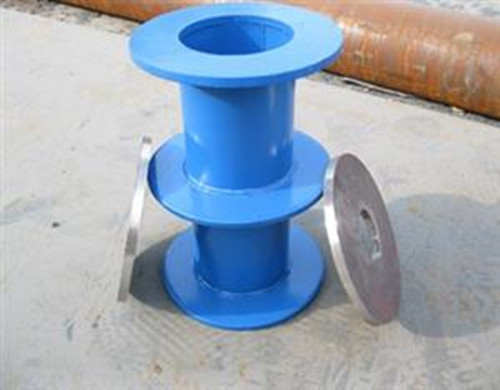

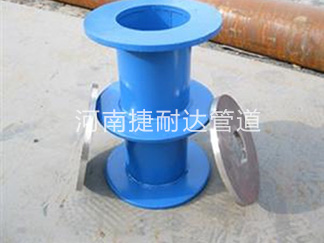

防護密閉套管是一種主要用于五金管道的建筑預埋管件。防護密閉套管主要由：鋼制套管、翼環、組成，適用與穿鋼塑復合管的管道。套管外部焊接一個翼環，套管通過翼環澆筑在人防墻之中，它的外殼一次性澆注在墻壁上，管子從套管中間通過，管子外徑與套管中間用填料密封，起到了防水作用。

全國銷售熱線：155-3817-6785

橡膠接頭系列

單球體可曲撓橡膠接頭雙球體橡膠接頭可曲撓高壓單球橡膠接頭可曲撓高壓雙球橡膠接頭異徑橡膠接頭可曲撓偏心異徑橡膠接頭卡箍式橡膠接頭可曲撓橡膠彎頭絲扣連接橡膠接頭

補償器系列

溝槽波紋管/軟管不銹鋼金屬軟管直埋內壓軸向型波紋補償器軸向外壓式波紋補償器無約束型波紋補償器軸向型復式波紋補償器旁通直管壓力平衡補償器單式萬向鉸鏈型波紋補償器小拉桿軸向型波紋補償器矩形單波/多波膨脹節煤粉管道三向型波紋補償器大波紋板盒型可限位伸縮補償器 FUB型橡膠補償器天圓地方橡膠補償器 D型大撓度松套補償接頭普通型套筒補償器直流介質無推力補償器雙流向套筒補償器球形補償器軸向型內壓式波紋補償器

伸縮器系列

單法蘭松套限位伸縮接頭雙法蘭松套限位伸縮接頭壓蓋式松套伸縮接頭法蘭式松套伸縮接頭鋼制伸縮器套管伸縮器鋼制卡箍接頭

傳力接頭系列

單法蘭松套傳力接頭雙法蘭松套傳力接頭可拆式雙法蘭松套傳力接頭

防水套管系列

柔性防水套管剛性防水套管柔性雙密閉套管防護密閉套管不銹鋼防水套管加長型防水套管人防電氣組合套管

鴨嘴閥

卡箍式橡膠鴨嘴止回閥法蘭式橡膠鴨嘴閥橡膠排污止回閥

產品介紹

產品簡介

產品特點

防護密閉套管適用于管道穿墻利于墻體的防水；多用于油麻、石棉水泥填充。套管須與翼環雙面滿焊，且焊縫飽滿，平整，光滑，無夾渣，無氣泡，無裂紋等現象。在安裝時，套管兩端應用鋼筋三方以上夾緊固定牢固，并不得歪斜。防護密閉套管適用于管道穿墻處不承受管道振動和伸縮變形的構(建)筑物，對于地震設防要求的地區，如采用剛性防水套管，應在進入池壁或建筑物外墻的管道上就近設置柔性連接，A型適用于鋼管。

產品用途

廣泛應用于地下工程、化工、鋼鐵、建筑、化工、剛鐵、自來水、污水處理等管路穿墻壁要求嚴密防水之處。

產品參數

序號	名稱	數量	材料	備注
1	法蘭套管	1	Q235-A	焊接件
2	密封圈	1	氯丁橡膠
3	法蘭壓蓋	1	Q235-A	焊接件
4	螺栓	0	Q235-A	GB897-88A
5	螺母		Q235-A	GB/T41-2000
6	鋼管		Q235-A
7	擋板		Q235-A

DN	D₁	D₂	D₃	D₄	D₅	D₇	Ⅰ	I₀	Ⅰ₁	Ｉ₂	d₁	d₂	d₃	d₁	d₂	k	n-M
DN	D₁	D₂	D₃	D₄	D₅	D₇	Ⅰ	I₀	Ⅰ₁	Ｉ₂	d₁	d₂	d₃	d₁	d₂	k	n-M
50	60	95	65	145	200	81	65	/	72	30	3.5	4	8	65	86	4	4-M12
65	76	114	80	165	220	96	65	25	72	30	3.7	4	8	80	105	4	4-M12
80	89	127	95	180	235	115	65	25	76	38	4	4	10	95	118	4	4-M12
100	108	146	114	200	255	134	65	25	76	38	4	4.5	10	114	136	4	4-M12
125	133	180	140	235	290	160	65	25	76	38	4	6	10	140	167	6	6-M16
150	159	203	165	260	315	185	65	25	76	38	4.5	6	10	165	190	6	6-M16
200	219	265	226	320	375	246	65	25	76	38	6	6	10	226	226	6	6-M16
