產品介紹

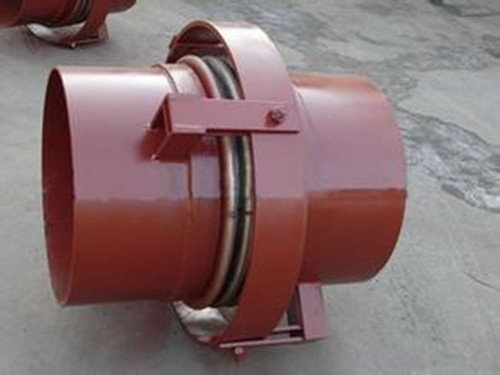

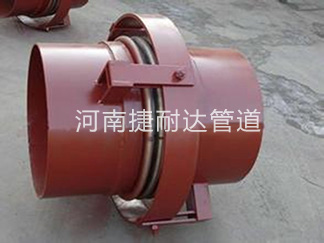

萬向鉸鏈萬向鉸鏈型波紋補償器角向補償量非常大，產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。該產品角向補償量最大。性能穩定，使用壽命長。兩端連接方式均為焊接。波紋膨脹節習慣上也叫伸縮節，由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。通過銷軸的連接使得它能夠實現單個平面內的角向位移，兩個配對使用的話就能實現管道的橫向位移。

產品特點

1、鉸鏈型波紋補償器在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。
2、鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。
3、鉸鏈型補償器所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。
4、嚴禁用波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
5、組裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
6、管系安裝完畢后，應盡快拆除波紋補償器上用作安裝運輸的黃色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。

產品規格

【產品別名】：鉸鏈型補償器 JJH型鉸鏈橫向補償器
【產品規格】：【DN32mm-DN4000mm】

【產品壓力】： 0.6-2.5MPa

【連接方式】： 焊接 法蘭
