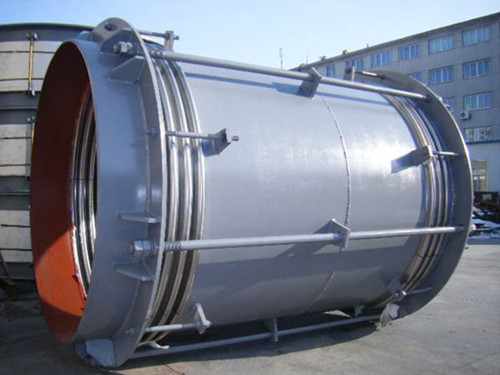

JXH型小拉桿橫向波紋補償器由兩段波紋管、中間接管及帶有限螺母的小拉桿等零件組成，它在吸收管系任意平面內的橫向位移，同時吸收軸向位移。小拉桿不能承受內壓推力。.用戶使用時若需要小拉桿，在安裝后務必將螺母松開并離天耳板（或撐板）一段距離（數值由由向補償量確定）.若實際補償量大于樣本上的規定值（壽命≤1000次），產品在安裝后必須拆除小拉桿。

產品優勢

JXH型小拉桿橫向波紋補償器習慣上也叫膨脹節，或伸縮節。小拉桿橫向型補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

1.補償吸收管道軸向、橫向、角向熱變形。

2. 波紋補償器伸縮量，方便閥門管道的安裝與拆卸。

3.吸收設備振動，減少設備振動對管道的影響。

4.吸收地震、地陷對管道的變形量。

產品特點

使用說明：
小拉桿橫向型波紋補償器除可以補償彎曲管道的橫向位移和角位移，同時也可以補償軸向位移。樣本中所列的軸向補償量及橫向補償量（X0、Y0　）均單獨用作軸向補償或橫向補償的很大值，此種情況應分別滿足以下關系式：
X1≤Xo Y1≤Yo
X1、Y1為單獨用作軸向補償或橫向補償的實際值
當補償器同時存在軸向位移和橫向位移時，兩種補償量（X1,Y1）的選取應滿足下列關系式：
此時，X1,Y1為同時存在軸向位移及橫向位移的實際值。
小拉桿橫向波紋補償器對支座作用力的計算：

某碳鋼管道，公稱通徑500mm，工作壓力0.6Mpa，介質溫度350攝氏度，環境很低溫度-100攝氏度，補償器安裝溫度20攝氏度，根據管道布局需安　裝一小拉桿橫向型波紋補償器，用以補償50mm的軸向位移及30mm的橫向位移，已知L=50，補償器疲勞破次數按15000次考慮，試計算支座A的受力。
